我有一個由三組節點組成的圖表 1. 服務器 2. 站 3. 用戶 我想用網絡內置可視化來繪制它們。在圖中，我想要用戶和站的標簽，而不是服務器的標簽。但是，這不起作用。當我嘗試這個時：nx.draw_networkx_nodes(network, with_labels=False, nodelist=self.servers_idx, node_size=50, node_shape='s', pos=servers_pos, node_color='r')nx.draw_networkx_nodes(network, with_labels=True, nodelist=self.stations_idx, node_size=50, node_shape='^', pos=stations_pos, node_color='g')nx.draw_networkx_nodes(network, with_labels=True, nodelist=self.users_idx, node_size=10, node_shape='o', pos=users_pos, node_color='b')我得到下圖：如您所見，它沒有顯示任何標簽，但我已將with_labels變量值設置True為站點和用戶，并且期望它會顯示它們。奇怪的是，當我將所有設置為時with_labels，True它會顯示所有標簽。但是，如果我只將其中一個設置為False它不會顯示其他兩個（就像我將它們都設置為 False 一樣）。有誰知道這里發生了什么？
1 回答
繁花如伊
TA貢獻2012條經驗 獲得超12個贊
正如 Paul Brodersen 所說，它看起來像一個 networkx 錯誤。但是您可以通過nx.draw_networkx_labels對用戶和站點使用函數來繞過它，但對于服務器則不行：
import networkx as nx
network = nx.Graph()
network.add_nodes_from([1, 2, 3, 4, 5])
# Manually create positions and indices
servers_pos = {1: (-1, 1), 2: (1, 1)}
stations_pos = {3: (0, -1), 4: (1, 0)}
users_pos = {5: (0, 0)}
servers_idx = [1, 2]
stations_idx = [3, 4]
users_idx = [5]
# Draw nodes (exactly your code, but without `with_labels` attribute)
nx.draw_networkx_nodes(network, nodelist=[1, 2], node_size=50, node_shape='s', pos=servers_pos, node_color='r')
nx.draw_networkx_nodes(network, nodelist=[3, 4], node_size=50, node_shape='^', pos=stations_pos, node_color='g')
nx.draw_networkx_nodes(network, nodelist=[5], node_size=10, node_shape='o', pos=users_pos, node_color='b')
# Manually create labels for users and stations
stations_labels = {3: 'WAKA-3', 4: 'WAKA-4'}
users_labels = {5: 'John Doe'}
nx.draw_networkx_labels(
network,
pos=stations_pos,
labels=stations_labels
)
nx.draw_networkx_labels(
network,
pos=users_pos,
labels=users_labels
)

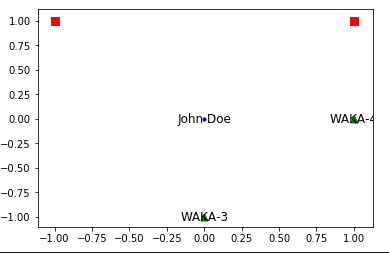

結果如下：
