我試圖遵循這個文檔https://matplotlib.org/3.1.0/gallery/subplots_axes_and_figures/secondary_axis.html在輔助軸變換的第三種情況下，即，當“我們希望將變換中的軸與數據臨時的，并且是經驗推導的”時，因此，將“正向和逆變換函數設置為從一個數據集到另一個數據集的線性插值”。但我無法取得令人滿意的結果。例如，考慮本文檔第一個示例的簡單圖：具有兩個水平軸的正弦波，其中一個是同一圖上弧度到度的轉換。下面的代碼波紋管給出了正確的結果，其中底部軸以弧度為單位，頂部軸以度為單位import matplotlib.pyplot as pltimport numpy as npfig, ax = plt.subplots(constrained_layout=True)x = np.linspace(0, 2*np.pi, 1000)y = np.sin(x)ax.plot(x, y)def deg2rad(x): return x * np.pi / 180def rad2deg(x): return x * 180 / np.pisecax = ax.secondary_xaxis('top', functions=(rad2deg,deg2rad))plt.show()但是，下面的代碼試圖模擬“度軸”將來自經驗數據（數組變量，可能是其他值），但它沒有給出正確的結果（遵循文檔的插值函數）。xnewimport matplotlib.pyplot as pltimport numpy as npfig, ax = plt.subplots(constrained_layout=True)x = np.linspace(0, 2*np.pi, 1000)y = np.sin(x)ax.plot(x, y)xold = xxnew = x * 180 / np.pidef forward(x): return np.interp(x, xold, xnew)def inverse(x): return np.interp(x, xnew, xold)secax = ax.secondary_xaxis('top', functions=(forward,inverse))plt.show()我錯過了什么？
1 回答
慕神8447489
TA貢獻1780條經驗 獲得超1個贊
問題在于，對于略微超出給定 x 值范圍的值，同時調用正向函數和反函數。例如，它們用于 xlims。（可以在這些函數中添加一個，看看它們是如何被調用的。print(x)
如果將這些函數編寫為簡單的線性變換（如示例中所示），則沒有問題。該函數在其邊界之外同樣工作。但是 a 在其范圍之外沒有很好的線索，因此它返回其下限或上限。這種截止會導致不需要的蜱蟲標簽。deg2radnp.interp
對于零件，這可以通過設置緊密的x軸來補救，因此沒有默認發(fā)生的填充：
plt.autoscale(enable=True, axis='x', tight=True)
但即便如此，400的不受歡迎的蜱蟲也會彈出。
更好的解決方案是使兩個函數的范圍比舊 x 軸上顯示的限制（包括填充）稍寬。例如，設置
xold = np.linspace(x[0]-0.5, x[-1]+0.5, 100)
xnew = xold * 180 / np.pi
請注意，在鏈接的示例中，他們設置了 ，但隨后僅從第三個索引開始執(zhí)行繪圖，以便為填充創(chuàng)建足夠的空間：。xold = np.arange(0, 11, 0.2)ax.plot(xold[3:], xnew[3:])

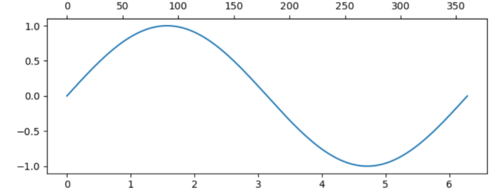

完整的示例可能如下所示：
import matplotlib.pyplot as plt
import numpy as np
fig, ax = plt.subplots(constrained_layout=True)
x = np.linspace(0, 2*np.pi, 1000)
y = np.sin(x)
ax.plot(x, y)
xold = np.linspace(x[0]-0.5, x[-1]+0.5, 100)
xnew = xold * 180 / np.pi
def forward(x):
return np.interp(x, xold, xnew)
def inverse(x):
return np.interp(x, xnew, xold)
secax = ax.secondary_xaxis('top', functions=(forward,inverse))
plt.show()
