我如何构建了一个实时端到端的手势识别系统，使用深度学习和Raspberry Pi以实现无缝、非接触控制。

通过AI生成的图片，在ChatGPT上生成。

第一次尝试Apple Vision Pro时，我被介绍到了人机互动的世界，更具体地说是自然用户界面（NUI）和人机互动。
这让我思考，如果我们能仅仅通过裸手来控制日常设备，比如恒温器、电视、咖啡机，甚至电脑，那该有多酷？
不需要遥控器。不需要按钮。不需要触屏。只需要自然、无接触的互动——这是我们与家里设备互动最舒适的方式。

不久前，我买了一个树莓派，深入研究真正的边缘人工智能应用，于是决定将这个想法变成一个业余项目。
因为我对无接触交互和边缘计算都挺感兴趣的，所以我完成了一个整个基于手势控制的系统，它可以应用于各种地方，比如智能家居。
该系统完全运行在树莓派上，只用了加速度计和陀螺仪的数据，不需要摄像头来保护隐私。
以后，我会让这个系统认更多的手势，并尝试用雷达、声音和ToF传感器让系统更强大。以后我会继续改进这个项目，大家记得关注哦。

在这篇文章中，我将带你完成整个旅程，从收集运动数据开始：从训练一个深度学习模型，到最后将其部署在边缘设备上，以实现实时手势识别。

要了解自然用户界面（NUI），我们首先需要了解它们背后更广泛的领域——人机交互（HCI）。HCI 的核心是设计更自然、更直观的人机交互方式。正是有了 HCI，我们才有了触摸屏而非命令行，有了语音助手而非按钮，以及能响应手势、凝视甚至情绪的界面。

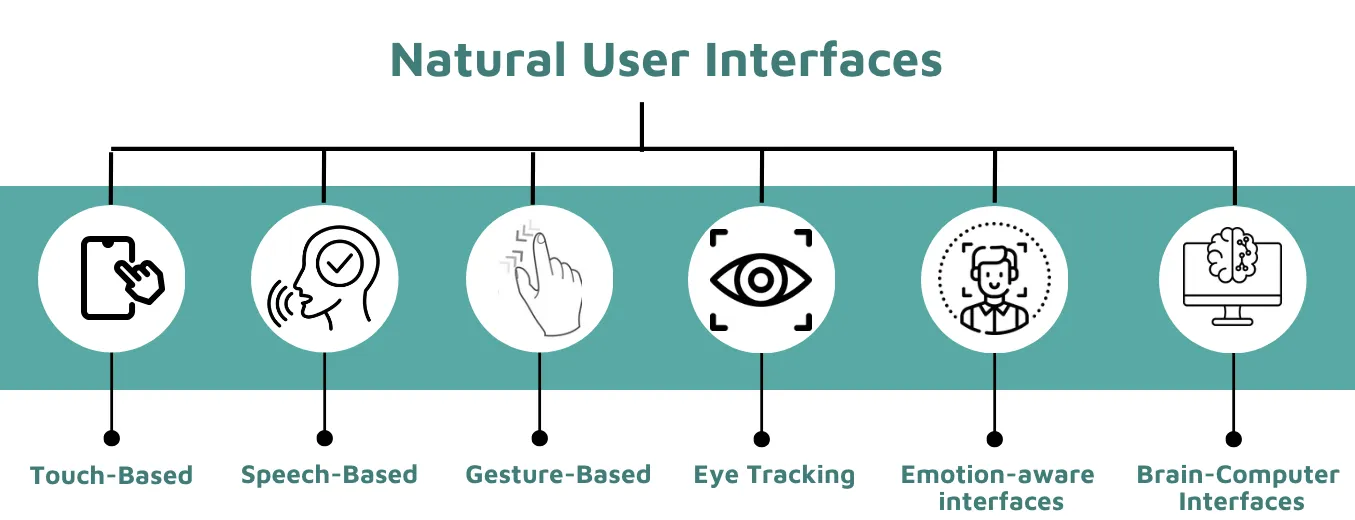

随着技术变得越来越智能，我们与技术互动的方式也随之改变。我们从输入命令，到轻触屏幕，再到挥一挥手或说话。这种向更加无缝和人性化的交互方式的转变，正是自然用户界面（NUI）大显身手的地方。这些系统感觉就像是我们自己行为的自然延伸，而不是我们学习的工具。如果您想了解更多关于自然用户界面的详情，这篇论文和这篇博客会很有帮助。

作者的图片

概览

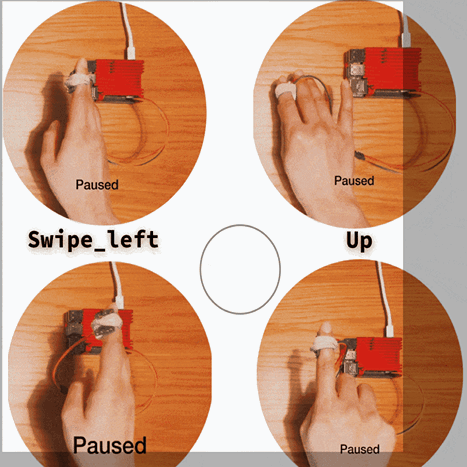

简单来说，我实现了一个可以识别四种基本手势动作的系统：向上、向下、向左滑动 和 向右滑动，每个手势可以代表一个简单直观的命令，用于与数字设备互动。目标是创造一种 轻便、舒适、价格亲民 且 保护隐私安全 的无接触控制。整个系统运行在 Raspberry Pi 上，并设计为实时运行，使其适合日常使用。
在本文的其余部分，我将带您了解开发此系统的几个关键步骤，包括：

⚙️ 硬件搭建
📈 收集传感器数据
🧹 预处理
🧠 训练模型阶段
🚀 部署到边缘
👋💡 将系统与外部世界连接

在收集任何数据之前，我设置了以下简单的硬件配置：

• 一个Raspberry Pi 4 作为主处理器。
• 一个GY-85传感器模块，其中包括一个加速度计（ADXL345）、一个陀螺仪（ITG-3205）和一个磁传感器（HMC5883L）。
• I2C接口。

想法是构建一个不依赖摄像头的手势识别系统。通过仅使用运动传感器，我打算创建一个能在低功耗和资源受限设备（如 Raspberry Pi）上高效运行的设置。

这是我让所有事情正常运转的方法，比如：

1. 启用树莓派上的I2C。

I2C 是 GY-85 传感器使用的通讯协议。要让它工作，请按照以下步骤操作：
+ 在 Raspberry Pi 上运行以下命令：

    sudo raspi-config

进入 设置 → I2C → 开启。
重启 Raspberry Pi ，

重启 Raspberry Pi ， 保持英文原名。

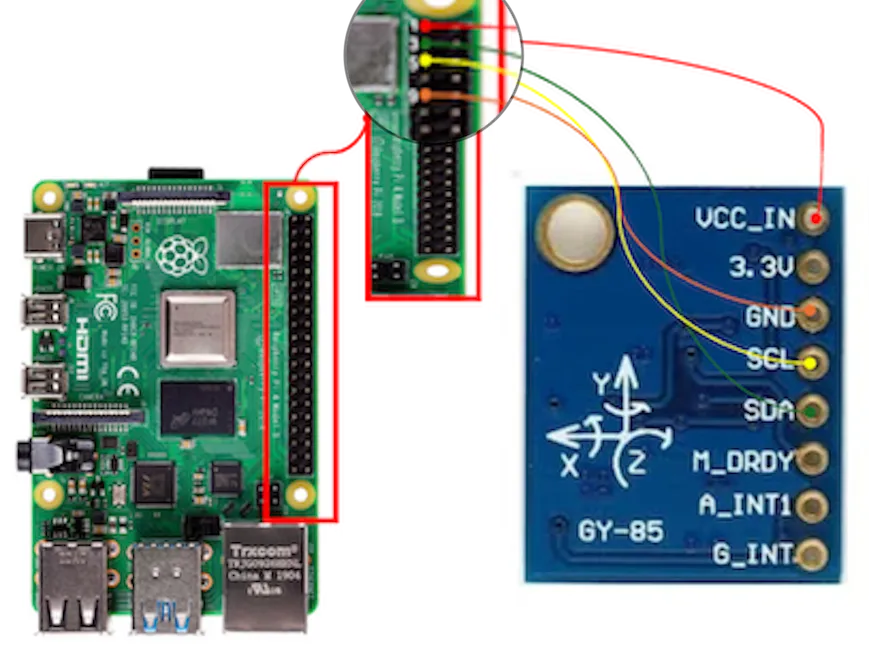

2. 将GY-85连接到树莓派，如图所示：

这张图片是我拍的

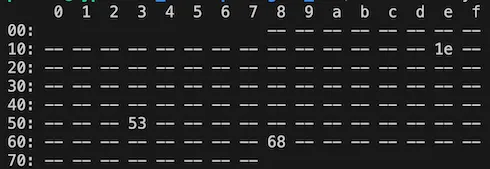

一切顺利的话，你会看到传感器地址会在I2C网格中出现，如下命令所示：

# 执行i2cdetect命令来检测I2C设备
sudo i2cdetect -y 1

3. 安装所需的库在树莓派上，以便与GY-85模块通信。

在安装GY-85所需的读取包之前，本项目在树莓派上设置了一个虚拟环境（virtual environment）。这有助于将本项目与系统安装隔离，并防止将来安装其他包时可能出现的冲突。

要创建一个虚拟环境，请运行以下命令：

    sudo apt-get install python3-venv
    python3 -m venv <path>
    source <path>/bin/activate

接下来，在虚拟环境中安装所需的库文件

pip3 install Adafruit-Blinka adafruit_adxl34x

运行这个命令来安装Adafruit-Blinka和adafruit_adxl34x库。

最初，我使用低级的 smbus 库与 Raspberry Pi 上的 I2C 传感器进行交互。不过，后来我切换到了 Adafruit 的高级 CircuitPython 库 (busio 和 board)，这简化了 I2C 通信，

对于 ADXL345 加速度计，我使用了 Adafruit 提供的官方驱动程序，它内部处理了所有的配置和数据转换，——无需进行低级寄存器访问。由于 Adafruit 没有提供官方驱动程序支持 ITG-3205 陀螺仪，我使用 busio.I2C 手动写入寄存器并读取原始数据。

读取GY-85模块的完整代码在IMU.py文件中。

为了使项目简单可行，我从四个基本的手势开始：向上、向下、向左滑动、向右滑动。对于每个手势，我以50Hz的频率记录了5秒的加速度计和陀螺仪数据，由两个人各重复20次以确保数据的多样性。总共收集了20,000个数据点——每个动作有250个数据点，最终产生了80个标记的手势样本。
这听起来很简单，对吧？ 但因为这是我第一次处理运动传感器信号，确定合适的数据收集策略结果成了最费时的部分。

细小的差异——比如动作的类型和速度、记录时长、传感器的方向，甚至两个人做同一个手势的方式不同——都对模型的准确性产生了很大的影响。我反复调整了这一步，最终发现数据采集的方法甚至比选择模型还要重要。🙂

最终的设置如下：每个手势都记录了 1秒。

关于 _预处理 的更多内容将在后续部分介绍。

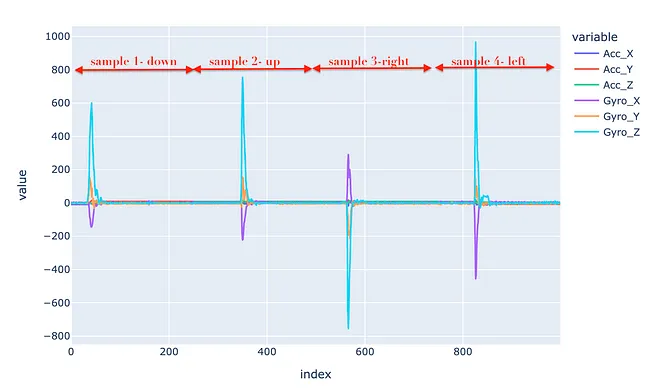

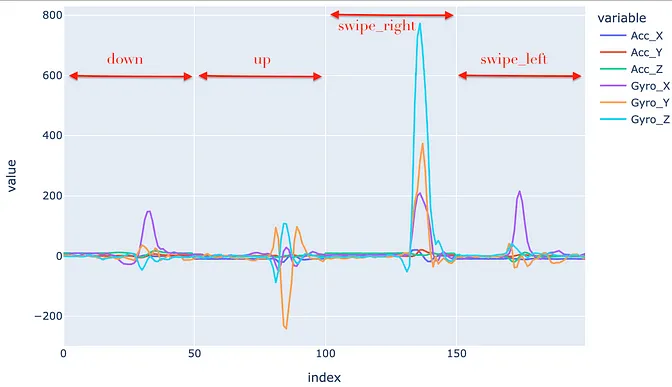

收集四个手势的图片数据 — 作者提供图片

我开始进行预处理（分词、过滤、归一化）并迅速进入模型训练阶段。但模型的表现不尽如人意。这时我才意识到，预处理不仅仅是走一些固定的流程，它还涉及到理解你的数据，并明白每个步骤背后的原因。

最初，我将数据分段成包含125个数据点并有50%重叠的窗口，以增加训练样本的数量并缩短输入序列，然后应用了卡尔曼滤波来减少噪声并提高信号质量，接着对数据进行了归一化。但在可视化预处理信号后，我注意到一个重要的点：这些手势是微妙的，快速的，并且是短暂事件，而不是连续的信号。它们在大约一秒钟内开始、达到顶峰并结束。所以，为了保留它们的时间形态，模型需要在每个窗口中看到完整的手势。

使用固定 5秒的录音长度 和 2.5秒重叠窗口 导致了两个主要问题：

• 每个手势的开始和结束经常包括了闲置的手势状态。
• 滑动窗口有时会错过手势的开始或结束部分。
  这不仅增加了噪音，还通过将混合样本（部分是手势，部分不是手势）标记为同一类而混淆了模型。

所以我精简了数据，将每个手势精简到实际的动作时间窗口——一秒钟，并去除了空闲期。对于后续的数据收集，我记录了每个动作在一秒钟的持续时间里，并在预处理阶段完全去除了重叠，以确保每个样本完整捕捉了从开始到结束的手势。

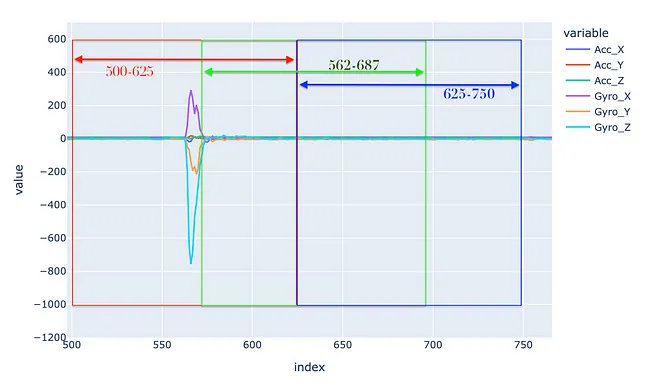

左图显示了四个手势在5秒内记录的数据。中间的图使用125点窗口（50%重叠）可视化了第三个样本的分段。可以看出，第一个窗口（500–625）错过了手势的结尾部分，第二个窗口（562–687）仅仅捕获了手势的结束，而最后一个窗口（625–750）包含了手休息时的数据。
相对地，右边的图展示了当我为每个手势记录一秒时的情况——它在一个窗口内完整捕捉了整个手势，从而消除了滑动窗口的需要。

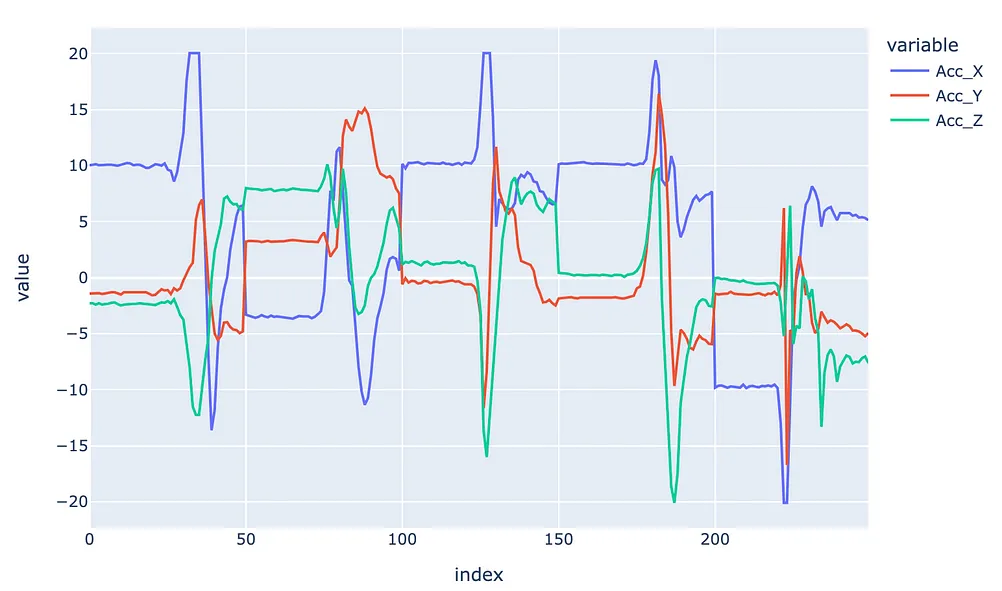

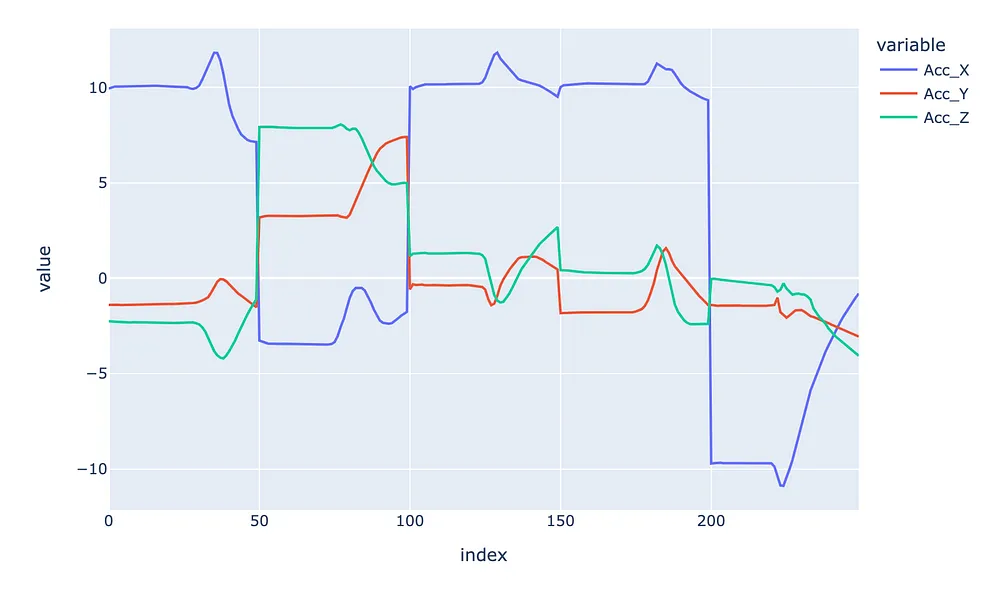

从过滤的角度来看，我想要更好地理解卡尔曼滤波的实际效果，所以我可视化了五个样本的滤波和未滤波信号（如下图所示）。如预期，滤波后的信号更平滑了，我最初认为这样会通过减少传感器噪声让模型更容易捕捉模式。

左：未滤，右：已滤

为了评估滤波器的效果，我比较了滤波数据和未滤波数据在CNN-LSTM架构下的模型性能。关于训练的更多细节会在训练部分中讨论。

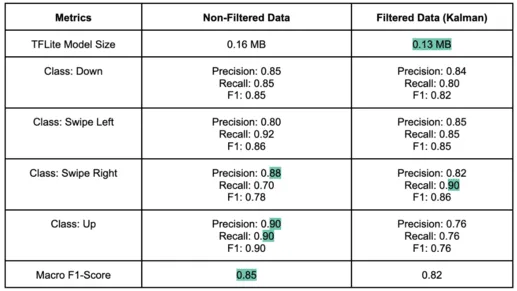

尽管差异很小，但基于未过滤数据训练的模型表现更好，达到了85.94%的准确率，而过滤版本的准确率仅为81.25%。

过滤似乎对某些手势，如“向上”和“向右”，产生了更显著的影响，这可能是由于过度平滑导致移除了细微但重要的变化。

虽然基于过滤数据训练的模型在转换为TFLite后参数更少（大约轻了30KB，意味着模型更简单、更紧凑），但这种取舍并不值得。

通过这个实验，我意识到了，深度模型通常足够健壮，能够处理轻微的噪声，而无需进行激进的预处理。因此，为了减少不必要的计算并加快推理速度，我决定直接使用原始的未过滤传感器数据。

根据我在预处理过程中观察到的所有情况，我决定仅使用缩放作为训练前的信号调整。
原因很明显：这两个传感器，即加速度计和陀螺仪的数值范围非常不同——加速度计的读数通常在-19.6到+19.6 m/s²的范围内，而陀螺仪的输出则在-2000到+2000°/s的范围内。

没有规范化，模型可能会偏向一个传感器而忽略另一个。我尝试了两种方法：StandardScaler（去均值化并标准化方差）和MinMaxScaler（将所有特征调整到一个固定的范围内，如[-1, 1]），并选择了最适合该模型架构的那个。

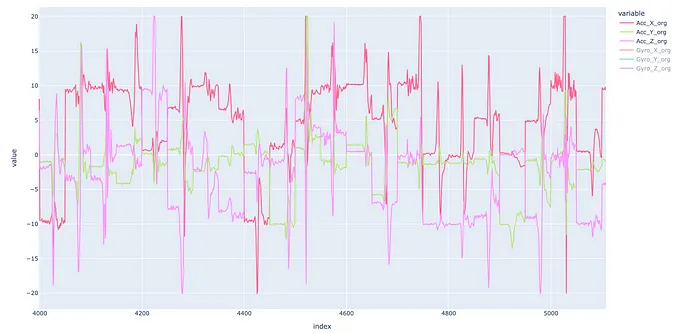

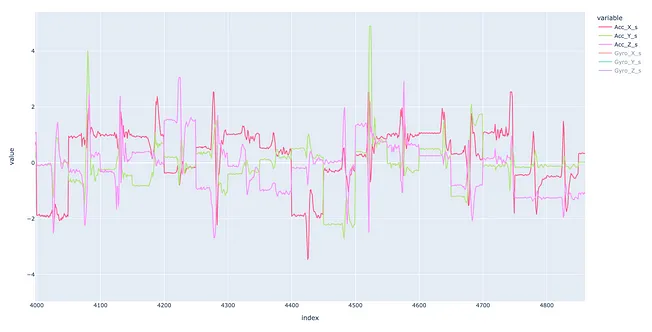

为了比较这些缩放方法的效果，我将一部分训练信号数据进行了可视化：原始数据（左侧），使用StandardScaler进行缩放的数据（中间），以及使用MinMaxScaler进行缩放的数据（右侧）。

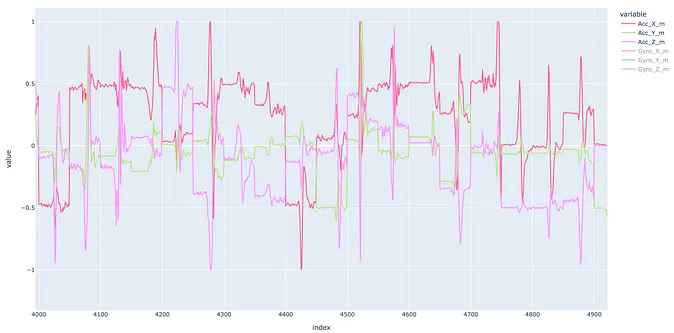

左：原始信号，中间：使用standardScaler标准化，右：使用MinMaxScaler标准化

经过MinMax缩放的数据很好地保留了原始形状——就像是原始信号的一个缩小版本。一开始，我认为这会帮助模型更好地学习，因为原始信号的比例得到了更好的保留。

但令人惊讶的是，用StandardScaler处理的数据训练的模型在准确率上几乎翻了一番。

这时我才发现：许多深度学习模型实际上期望输入数据服从均值为0、方差为1的正态分布，而StandardScaler正好满足这一要求。有关不同缩放方法的比较，您可以访问原始的scikit-learn文档这里。

所以，最终，考虑到问题的性质，信号预处理最终简化为仅仅是正确的缩放。

让我们结束这一部分，然后继续训练模型。在下一篇文章中，我将解析模型训练过程，以及它在树莓派上的实现过程，还有如何利用手势控制智能灯。

让我们这么说……事情很快就会变得更酷炫。😊
