NSObject
之前的定义
在OC1.0中，Runtime很多定义都写在NSObject.h文件中，如果之前研究过Runtime的同学可以应该见过下面的定义，定义了一些基础的信息。
// 声明Class和idtypedef struct objc_class *Class;typedef struct objc_object *id;// 声明常用变量typedef struct objc_method *Method;typedef struct objc_ivar *Ivar;typedef struct objc_category *Category;typedef struct objc_property *objc_property_t;// objc_object和objc_classstruct objc_object {
Class _Nonnull isa OBJC_ISA_AVAILABILITY;
};struct objc_class {
Class isa OBJC_ISA_AVAILABILITY;
#if !__OBJC2__
Class super_class OBJC2_UNAVAILABLE; const char *name OBJC2_UNAVAILABLE; long version OBJC2_UNAVAILABLE; long info OBJC2_UNAVAILABLE; long instance_size OBJC2_UNAVAILABLE; struct objc_ivar_list *ivars OBJC2_UNAVAILABLE;
struct objc_method_list **methodLists OBJC2_UNAVAILABLE;
struct objc_cache *cache OBJC2_UNAVAILABLE;
struct objc_protocol_list *protocols OBJC2_UNAVAILABLE;#endif
} OBJC2_UNAVAILABLE;之前的Runtime结构也比较简单，都是一些很直接的结构体定义，现在新版的Runtime在操作的时候，各种地址偏移操作和位运算。
之后的定义
后来可能苹果也不太想让开发者知道Runtime内部的实现，所以就把源码定义从NSObject中搬到Runtime中了。而且之前的定义也不用了，通过OBJC_TYPES_DEFINED预编译指令，将之前的代码废弃调了。
现在NSObject中的定义非常简单，直接就是一个Class类型的isa变量，其他信息都隐藏起来了。
@interface NSObject <NSObject> {#pragma clang diagnostic push#pragma clang diagnostic ignored "-Wobjc-interface-ivars"
Class isa OBJC_ISA_AVAILABILITY;#pragma clang diagnostic pop}这是最新的一些常用Runtime定义，和之前的定义也不太一样了，用了最新的结构体对象，之前的结构体也都废弃了。
typedef struct objc_class *Class;typedef struct objc_object *id;typedef struct method_t *Method;typedef struct ivar_t *Ivar;typedef struct category_t *Category;typedef struct property_t *objc_property_t;
对象结构体
objc_object定义
在OC中每个对象都是一个结构体，结构体中都包含一个isa的成员变量，其位于成员变量的第一位。isa的成员变量之前都是Class类型的，后来苹果将其改为isa_t。
struct objc_object {private: isa_t isa;
};OC中的类和元类也是一样，都是结构体构成的。由于类的结构体定义继承自objc_object，所以其也是一个对象，并且具有对象的isa特征。

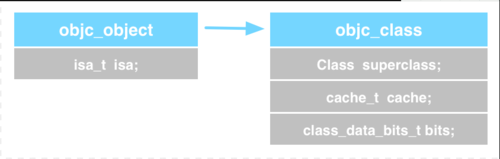

对象结构体
所以可以通过isa_t来查找对应的类或元类，查找方法应该是通过uintptr_t类型的bits，通过按位操作来查找isa_t指向的类的地址。
实例对象或类对象的方法，并不会定义在各个对象中，而是都定义在isa_t指向的类中。查找到对应的类后，通过类的class_data_bits_t类型的bits结构体查找方法，对象、类、元类都是同样的查找原理。
isa_t定义
isa_t是一个union的结构对象，union类似于C++结构体，其内部可以定义成员变量和函数。在isa_t中定义了cls、bits、isa_t三部分，下面的struct结构体就是isa_t的结构体构成。
下面对isa_t中的结构体进行了位域声明，地址从nonpointer起到extra_rc结束，从低到高进行排列。位域也是对结构体内存布局进行了一个声明，通过下面的结构体成员变量可以直接操作某个地址。位域总共占8字节，所有的位域加在一起正好是64位。
小提示：union中bits可以操作整个内存区，而位域只能操作对应的位。
下面的代码是不完整代码，只保留了arm64部分，其他部分被忽略掉了。
union isa_t { isa_t() { } isa_t(uintptr_t value) : bits(value) { }
Class cls; uintptr_t bits;# if __arm64__# define ISA_MASK 0x0000000ffffffff8ULL# define ISA_MAGIC_MASK 0x000003f000000001ULL# define ISA_MAGIC_VALUE 0x000001a000000001ULL
struct {
uintptr_t nonpointer : 1; // 是32位还是64位
uintptr_t has_assoc : 1; // 对象是否含有或曾经含有关联引用，如果没有关联引用，可以更快的释放对象
uintptr_t has_cxx_dtor : 1; // 表示是否有C++析构函数或OC的析构函数
uintptr_t shiftcls : 33; // 对象指向类的内存地址，也就是isa指向的地址
uintptr_t magic : 6; // 对象是否初始化完成
uintptr_t weakly_referenced : 1; // 对象是否被弱引用或曾经被弱引用
uintptr_t deallocating : 1; // 对象是否被释放中
uintptr_t has_sidetable_rc : 1; // 对象引用计数太大，是否超出存储区域
uintptr_t extra_rc : 19; // 对象引用计数# define RC_ONE (1ULL<<45)# define RC_HALF (1ULL<<18)

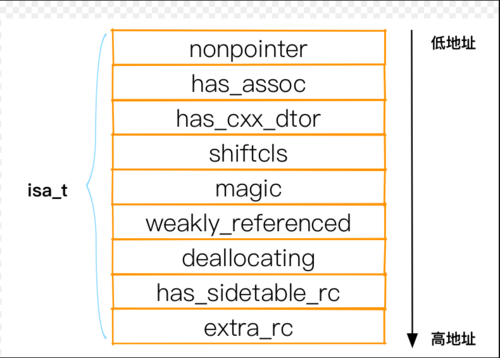

};# elif __x86_64__// ····# else// ····# endif};在ARM64架构下，isa_t以以下结构进行布局。在不同的CPU架构下，布局方式会有所不同，但参数都是一样的。
isa_t定义
类结构体
objc_class结构体
在Runtime中类也是一个对象，类的结构体objc_class是继承自objc_object的，具备对象所有的特征。在objc_class中定义了三个成员变量，superclass是一个objc_class类型的指针，指向其父类的objc_class结构体。cache用来处理已调用方法的缓存。
bits是objc_class的主角，其内部只定义了一个uintptr_t类型的bits成员变量，存储了class_rw_t的地址。bits中还定义了一些基本操作，例如获取class_rw_t、raw isa状态、是否swift等函数。objc_class结构体中定义的一些函数，其内部都是通过bits实现的。
struct objc_class : objc_object { // Class ISA;
Class superclass; cache_t cache;
class_data_bits_t bits;
class_rw_t *data() {
return bits.data();
} void setData(class_rw_t *newData) {
bits.setData(newData);
} // .....}从objc_class的源码可以看出，可以通过bits结构体的data()函数，获取class_rw_t指针。我们进入源代码中看一下，可以看出是通过对uintptr_t类型的bits变量，做位运算查找对应的值。
class_rw_t* data() { return (class_rw_t *)(bits & FAST_DATA_MASK);
}uintptr_t本质上是一个unsigned long的typedef，unsigned long在64位处理器中占8字节，正好是64位二进制。通过FAST_DATA_MASK转换为二进制后，是取bits中的47-3的位置，正好是取出class_rw_t指针。
在OC中一个指针的长度是47，例如打印一个UIViewController的地址是0x7faf1b580450，转换为二进制是11111111010111100011011010110000000010001010000，最后面三位是占位的，所以在取地址的时候会忽略最后三位。
// 查找第0位，表示是否swift#define FAST_IS_SWIFT (1UL<<0)// 当前类或父类是否定义了retain、release等方法#define FAST_HAS_DEFAULT_RR (1UL<<1)// 类或父类需要初始化isa#define FAST_REQUIRES_RAW_ISA (1UL<<2)// 数据段的指针#define FAST_DATA_MASK 0x00007ffffffffff8UL// 11111111111111111111111111111111111111111111000 总共47位
因为在bits中最后三位是没用的，所以可以用来存储一些其他信息。在class_data_bits_t还定义了三个宏，用来对后三位做位运算。
class_ro_t和class_rw_t
和class_data_bits_t相关的有两个很重要结构体，class_rw_t和class_ro_t，其中都定义着method list、protocol list、property list等关键信息。
struct class_rw_t {
uint32_t flags; uint32_t version; const class_ro_t *ro; method_array_t methods; property_array_t properties; protocol_array_t protocols;
Class firstSubclass;
Class nextSiblingClass; char *demangledName;
};在编译后class_data_bits_t指向的是一个class_ro_t的地址，这个结构体是不可变的(只读)。在运行时，才会通过realizeClass函数将bits指向class_rw_t。
struct class_ro_t {
uint32_t flags; uint32_t instanceStart; uint32_t instanceSize; uint32_t reserved; const uint8_t * ivarLayout;
const char * name; method_list_t * baseMethodList; protocol_list_t * baseProtocols; const ivar_list_t * ivars; const uint8_t * weakIvarLayout; property_list_t *baseProperties;
};在程序开始运行后会初始化Class，在这个过程中，会把编译器存储在bits中的class_ro_t取出，然后创建class_rw_t，并把ro赋值给rw，成为rw的一个成员变量，最后把rw设置给bits，替代之前bits中存储的ro。除了这些操作外，还会有一些其他赋值的操作，下面是初始化Class的精简版代码。
static Class realizeClass(Class cls) { const class_ro_t *ro; class_rw_t *rw;
Class supercls;
Class metacls; bool isMeta; if (!cls) return nil; if (cls->isRealized()) return cls;
ro = (const class_ro_t *)cls->data();
rw = (class_rw_t *)calloc(sizeof(class_rw_t), 1);
rw->ro = ro;
rw->flags = RW_REALIZED|RW_REALIZING;
cls->setData(rw);
isMeta = ro->flags & RO_META;
rw->version = isMeta ? 7 : 0;
supercls = realizeClass(remapClass(cls->superclass));
metacls = realizeClass(remapClass(cls->ISA()))
cls->superclass = supercls;
cls->initClassIsa(metacls);
cls->setInstanceSize(ro->instanceSize); if (supercls) {
addSubclass(supercls, cls);
} else {
addRootClass(cls);
}
methodizeClass(cls); return cls;
}在上面的代码中我们还发现了两个函数，addRootClass和addSubclass函数，这两个函数的职责是将某个类的子类串成一个列表，大致是下面的链接顺序。由此可知，我们是可以通过class_rw_t，获取到当前类的所有子类。
superClass.firstSubclass -> subClass1.nextSiblingClass -> subClass2.nextSiblingClass -> ...
初始化rw和ro之后，rw的method list、protocol list、property list都是空的，需要在下面methodizeClass函数中进行赋值。函数中会把ro的list都取出来，然后赋值给rw，如果在运行时动态修改，也是对rw做的操作。所以ro中存储的是编译时就已经决定的原数据，rw才是运行时动态修改的数据。
static void methodizeClass(Class cls){
bool isMeta = cls->isMetaClass();
auto rw = cls->data();
auto ro = rw->ro;
method_list_t *list = ro->baseMethods(); if (list) {
prepareMethodLists(cls, &list, 1, YES, isBundleClass(cls));
rw->methods.attachLists(&list, 1);
}
property_list_t *proplist = ro->baseProperties; if (proplist) {
rw->properties.attachLists(&proplist, 1);
}
protocol_list_t *protolist = ro->baseProtocols; if (protolist) {
rw->protocols.attachLists(&protolist, 1);
} if (cls->isRootMetaclass()) { // root metaclass
addMethod(cls, SEL_initialize, (IMP)&objc_noop_imp, "", NO);
} // Attach categories.
category_list *cats = unattachedCategoriesForClass(cls, true /*realizing*/);
attachCategories(cls, cats, false /*don't flush caches*/);
}假设创建一个类LXZObject，继承自NSObject，并为其加入一个testMethod方法，不做其他操作。因为在编译后objc_class的bits对应的是class_ro_t结构体，所以我们打印一下结构体的成员变量，看一下编译后的class_ro_t是什么样的。
struct class_ro_t {
flags = 128
instanceStart = 8
instanceSize = 8
reserved = 0
ivarLayout = 0x0000000000000000 <no value available>
name = 0x0000000100000f7a "LXZObject"
baseMethodList = 0x00000001000010c8
baseProtocols = 0x0000000000000000
ivars = 0x0000000000000000
weakIvarLayout = 0x0000000000000000 <no value available>
baseProperties = 0x0000000000000000}经过打印可以看出，一个类的class_ro_t中只会包含当前类的信息，不会包含其父类的信息，在LXZObject类中只会包含name和baseMethodList两个字段，而baseMethodList中只有一个testMethod方法。由此可知，class_rw_t结构体也是一样的。

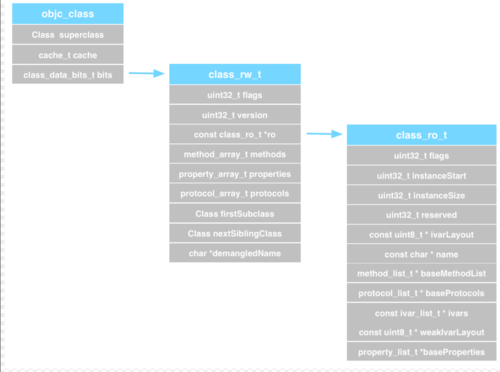

类结构体
初始化过程

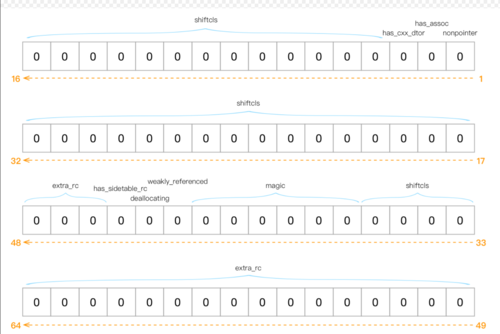

下面是已经初始化后的isa_t结构体的布局，以及各个结构体成员在结构体中的位置。
结构图
union经常配合结构体使用，第一次使用union就是对结构体区域做初始化。在对象初始化时，会对isa_t的bits字段赋值为ISA_MAGIC_VALUE，这就是对union联合体初始化的过程。
// 在objc-723中已经没有了inline void objc_object::initIsa(Class cls, bool indexed, bool hasCxxDtor)
{ if (!indexed) {
isa.cls = cls;
} else {
isa.bits = ISA_MAGIC_VALUE;
isa.has_cxx_dtor = hasCxxDtor;
isa.shiftcls = (uintptr_t)cls >> 3;
}
}在对象通过initIsa()函数初始化时，会通过ISA_MAGIC_VALUE对isa进行初始化。ISA_MAGIC_VALUE是一个16进制的值，将其转换为二进制后，会发现ISA_MAGIC_VALUE是对nonpointer和magic做初始化。
nonpointer是对之前32位处理器的兼容。在访问对象所属的类时，如果是32位则返回之前的isa指针地址，否则表示是64位处理器，则返回isa_t结构体。
# define ISA_MAGIC_VALUE 0x000001a000000001ULL二进制：11010000000000000000000000000000000000001补全二进制：23个零+11010000000000000000000000000000000000001
随后会通过位域，对has_cxx_dtor和shiftcls做初始化，这时候就已经有四个字段被初始化了。has_cxx_dtor表示是否有C++或OC的析构方法，在打印方法列表时，经常能看到一个名为.cxx_destruct的方法，就和这个字段有关系。
在计算机中为了对存储区(Memory or Disk)读取方便，所以在写入和读取时，会对内存有对其操作。一般是以字节为单位进行对其，这样也是对读写速度的优化。在对shiftcls进行赋值时，对Class的指针进行了位移操作，向右位移三位。这是因为类指针为了内存对其，将最后三位用0填充，所以这三位是没有意义的。
isa结构体00000000010111011000000000000001000000000011101011100000111110010x5d8001003ae0f8类对象地址1000000000011101011100000111110000x1003ae0f8将类对象地址右移三位为100000000001110101110000011111，正好符合isa_t地址中shiftcls的部分，前面不足补零。
外界获取Class时，应该通过ISA()函数，而不是像之前一样直接访问isa指针。在ISA()函数中，是对isa_t的结构体做与运算，是通过ISA_MASK宏进行的，转换为二进制的话，正好是把shiftcls的地址取出来。
inline Class
objc_object::ISA()
{ return (Class)(isa.bits & ISA_MASK);
}#define ISA_MASK 0x0000000ffffffff8ULL111111111111111111111111111111111000Tagged Pointer
从iPhone5s开始，iOS设备开始引入了64位处理器，之前的处理器一直都是32位的。
但是在64位处理器中，指针长度以及一些变量所占内存都发生了改变，32位一个指针占用4字节，但64位一个指针占用8字节；32位一个long占用4字节，64位一个long占用8字节等，所以在64位上内存占用会多出很多。
苹果为了优化这个问题，推出了Tagged Pointer新特性。之前一个指针指向一个地址，而Tagged Pointer中一个指针就代表一个值，以NSNumber为例。
NSNumber *number1 = @1; NSNumber *number2 = @3; NSNumber *number3 = @54;// 输出(lldb) p number1(__NSCFNumber *) $3 = 0xb000000000000012 (int)1(lldb) p number2(__NSCFNumber *) $4 = 0xb000000000000032 (int)3(lldb) p number3(__NSCFNumber *) $5 = 0xb000000000000362 (int)54
通过上面代码可以看出，使用了Tagged Pointer新特性后，指针中就存储着对象的值。例如一个值为1的NSNumber，指针就是0xb000000000000012，如果抛去前面的0xb和后面的2，中间正好就是16进制的值。
苹果通过Tagged Pointer的特性，明显的提升了执行效率并节省了很多内存。在64位处理器下，内存占用减少了将近一半，执行效率也大大提升。由于通过指针来直接表示数值，所以没有了malloc和free的过程，对象的创建和销毁速度提升几十倍。
isa_t
对于对象指针也是一样，在OC1.0时代isa是一个真的指针，指向一个堆区的地址。而OC2.0时代，一个指针长度是八字节也就是64位，在64位中直接存储着对象的信息。当查找对象所属的类时，直接在isa指针中进行位运算即可，而且由于是在栈区进行操作，查找速度是非常快的。
struct {
uintptr_t nonpointer : 1; uintptr_t has_assoc : 1; uintptr_t has_cxx_dtor : 1; uintptr_t shiftcls : 33; uintptr_t magic : 6; uintptr_t weakly_referenced : 1; uintptr_t deallocating : 1; uintptr_t has_sidetable_rc : 1; uintptr_t extra_rc : 19;
};例如isa_t本质上是一个结构体，如果创建结构体再用指针指向这个结构体，内存占用是很大的。但是Tagged Pointer特性中，直接把结构体的值都存储到指针中，这就相当节省内存了。
苹果不允许直接访问isa指针，和Tagged Pointer也是有关系的。因为在Tagged Pointer的情况下，isa并不是一个指针指向另一块内存区，而是直接表示对象的值，所以通过直接访问isa获取到的信息是错误的。

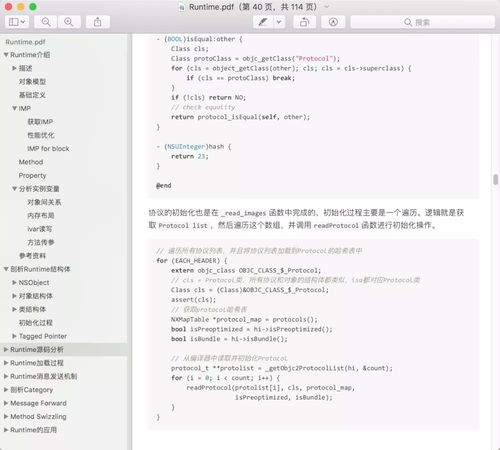

简书由于排版的问题，阅读体验并不好，布局、图片显示、代码等很多问题。所以建议到我Github上，下载Runtime PDF合集。把所有Runtime文章总计九篇，都写在这个PDF中，而且左侧有目录，方便阅读。
Runtime PDF
下载地址：Runtime PDF
麻烦各位大佬点个赞，谢谢！?
